南京大學(xué)譚海仁團(tuán)隊AEM：高效寬帶隙鈣鈦礦太陽能電池的晶粒再生和雙面鈍化

主要內(nèi)容

寬帶隙鈣鈦礦太陽能電池是鈣鈦礦/硅疊層太陽能電池的重要組成部分，它為超越單結(jié)硅太陽能電池的功率轉(zhuǎn)換效率（PCE）極限提供了途徑。然而，目前這種疊層太陽能電池的實際效率由于寬帶隙鈣鈦礦子電池中的非輻射復(fù)合損耗而降低。

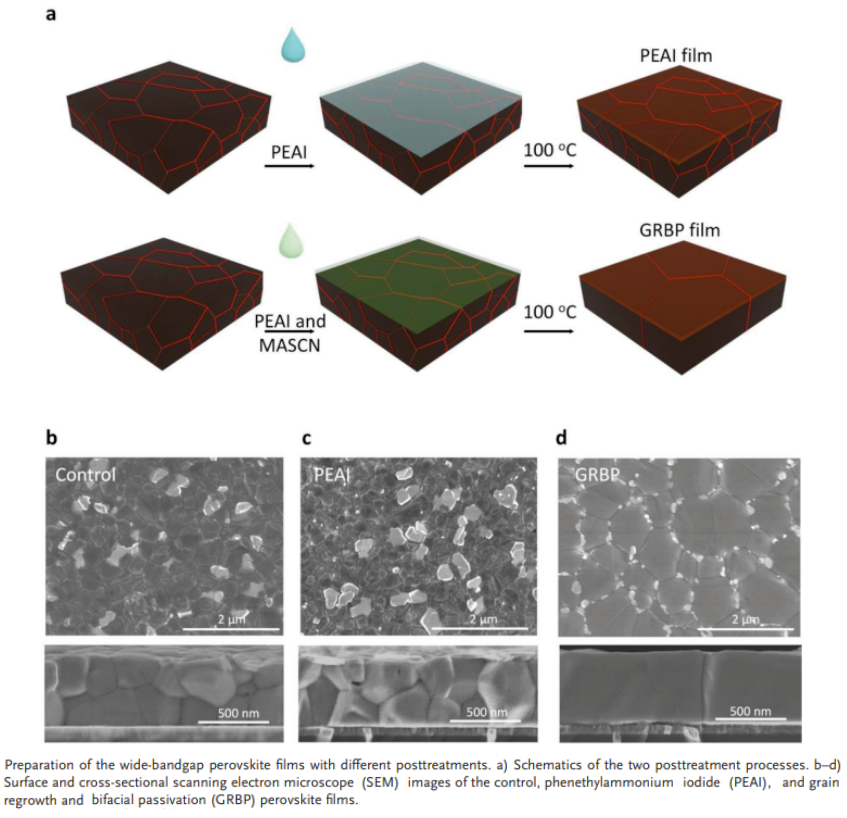

南京大學(xué)譚海仁團(tuán)隊報告了一種晶粒再生和雙面鈍化（GRBP）策略，通過用硫氰酸甲銨（MASCN）和碘化苯乙胺（PEAI）的混合物對鈣鈦礦薄膜進(jìn)行處理，以減少晶界和鈣鈦礦/電荷傳輸層界面的復(fù)合損失。MASCN誘導(dǎo)鈣鈦礦晶粒的再生，同時促進(jìn)PEAI滲透到空穴傳輸層（HTL）/鈣鈦礦底部界面。因此，體積和界面非輻射復(fù)合損耗降低，太陽能電池中的開路電壓顯著增加。1.65eV帶隙不透明和半透明鈣鈦礦太陽能電池的PCEs分別為21.9%和19.9%。封裝的半透明鈣鈦礦太陽能電池在1sun的太陽光光照下運行500小時后仍保持其初始效率。器件尺寸為0.049cm2和1cm2的鈣鈦礦/硅4端（4-T）疊層電池的效率分別為29.8%和28.5%。

實測光譜圖：

文獻(xiàn)信息

Grain Regrowth and Bifacial Passivation for High-Efficiency Wide-Bandgap Perovskite Solar Cells

Zhou Liu, Changhuai Zhu, Haowen Luo, Wenchi Kong, Xin Luo, Jinlong Wu, Changzeng Ding, Yiyao Chen, Yurui Wang, Jin Wen, Yuan Gao, Hairen Tan*

產(chǎn)品咨詢及購買請聯(lián)系我們
