新品發布！kSA XRF在線X射線熒光膜厚測量儀

發表時間：2022-12-28 11:57

對于膜層厚度太薄的金屬薄膜和介電薄膜，光學方法測量其厚度顯得不是很可靠。kSA XRF 系統的推出主要就是為了解決該問題，它可以在線測量許多不同材料基底（例如：玻璃和太陽能電池組件）上的薄膜厚度。

設

備

詳

情

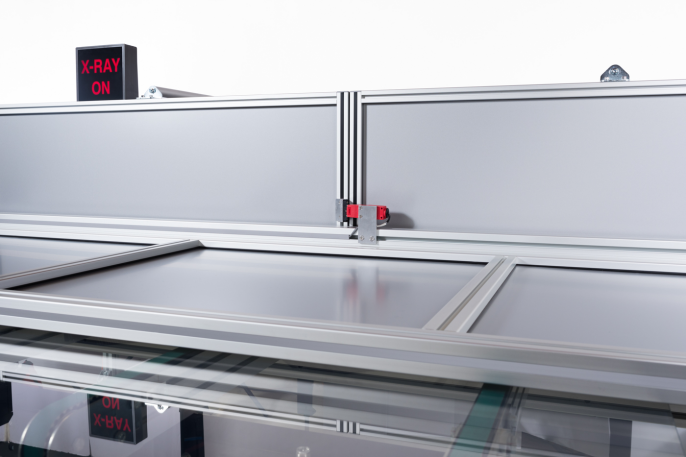

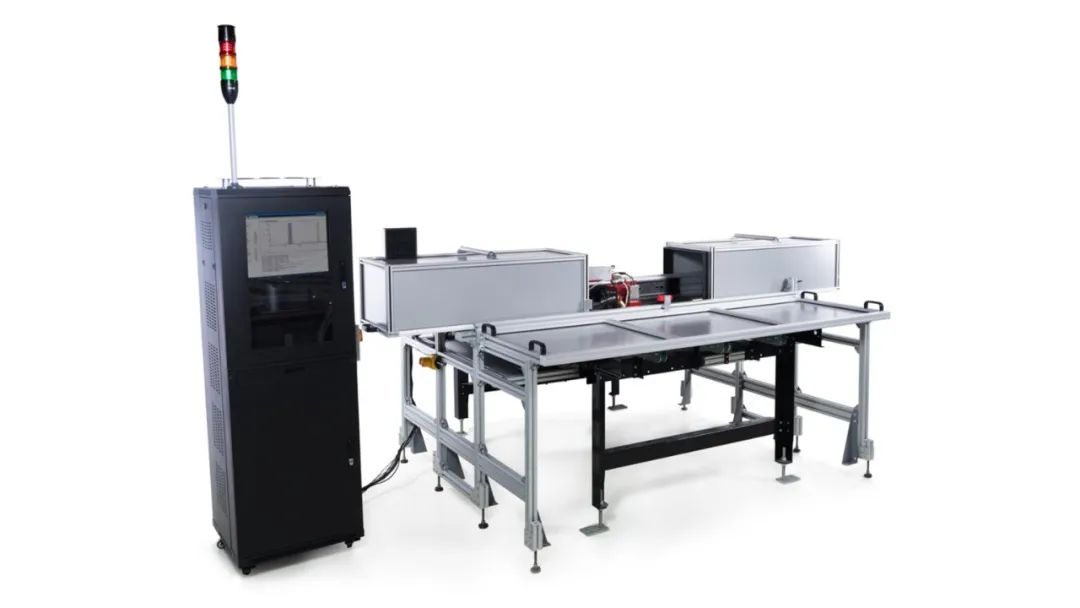

1.配備保護性定制框架外殼，放置 X 射線源和探測器。

2.該設備橋接了傳輸線，以便于設備安裝和工廠用戶對系統的訪問。

3.當 X 射線源正在使用時，會有警示燈閃爍提示。

4.配備面板的前/后邊緣光電檢測器，用于觸發設備自動啟停。

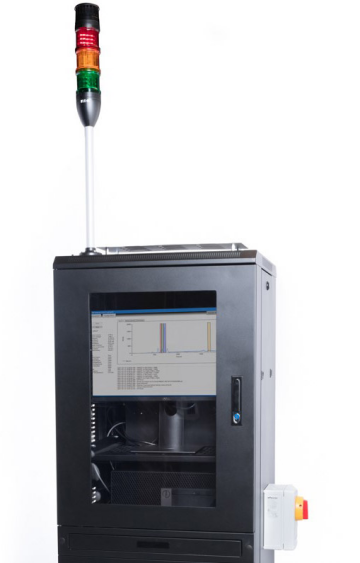

5.柜式控制器提供數據處理及存儲功能。

6.配備小型燈塔用于指示檢測情況。

產

品

優

勢

1.某些超薄的介電薄膜，光學方法難以測量其厚度，如低于100nm厚度薄膜；在這種情況下，kSA XRF可以很好地測量。

2.可在多種基板上測量金屬薄膜厚度。

3.實時數據采集，檢測薄膜厚度缺陷并進行在線反饋。

4.軟件功能可定制，用戶可以依據特定要求設置。

5.檢測過程中可對質量控制進行驗證，以確保涂層厚度在公差范圍內。

6.工廠集成功能：使工廠用戶能夠?qū)⒃O(shè)備整合到現有系統（如：工廠警報、PLC、電子郵件警報等）中。

7.操作便捷，幾乎不需要額外設置，只需操作員定期進行設備校準。

工

作

原

理

1.該系統由一個帶有高壓發生器的 X 射線管和一個 X 射線探測器系統組成。

2.其 X 射線檢測系統組合了固態探測器、放大器、脈沖高度分析儀和多通道分析儀。

3.光譜儀能量校準后，系統自動識別 X 射線光譜峰值，并收集峰值強度以進行進一步處理。

4.該工具可根據客戶的薄膜配方和測量需求測量對應的原子種類。

軟

件

功

能

1.使用專有的 k-Space 軟件測量，分析和存儲數據。

2.可與現有質量控制系統對接通訊。

3.利用光電檢測器的觸發器啟動和停止數據采集。

4.專為典型的玻璃和太陽能電池板輸送速度而設計。

5.完全自動化，能夠與工廠自動化通信對接。

6.報警信號可便捷的自定義配置。

7.單個檢測頭可以放置在面板寬度上的任何位置，并且可選配使用多個檢測頭。

8.厚度測量范圍為 0~500 nm±1 nm，靈敏度和測量不確定度取決于被測元素。

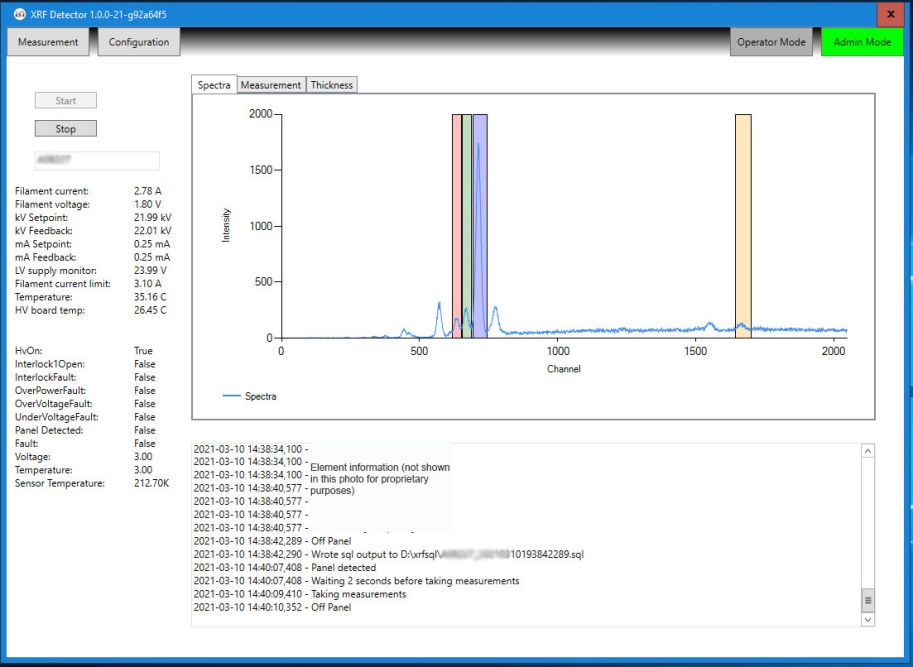

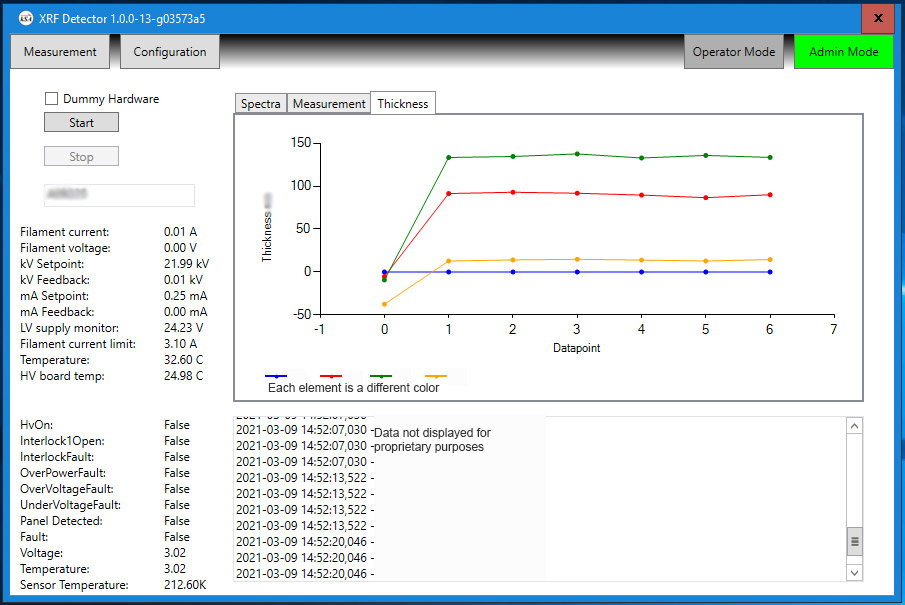

軟

件

截

圖
